产品描述
床身是采用高强度铸铁,成型的基座,为机床的承重部件.威汉的铸件体都采用树脂砂铸造技术铸造,两次高温退火处理,在同类型机床中自重也大,确保机械精度的恒久不变
电控柜部分具有多次切割功能,采用变频技术使运丝更加稳定,工件表面光洁度提高到﹤1.5µm,加工精度到﹤0.015mm
采用CNC数字控制走丝方式,提高了工件表面光洁度
具有单方向放电功能,有效控制工件表面切割线纹
具有智能化数据库,通过大量试验和优化组合,供用户针对不同工件切割需求进行选择
具有高低压调档电流功能,满足不同工件材质下的加工电流的选择
具有分组脉冲辅助功能,进一步满足高端客户的精细要求
特别选用新式三层过滤式水箱,延长了工作液的使用寿命,提高了工作液的洁净度,排渣性能增强,最终促使加工工件光洁度的提高,配合采用最新型的冷却液—水基工作液,对操作工及环境无害,符合环保要求

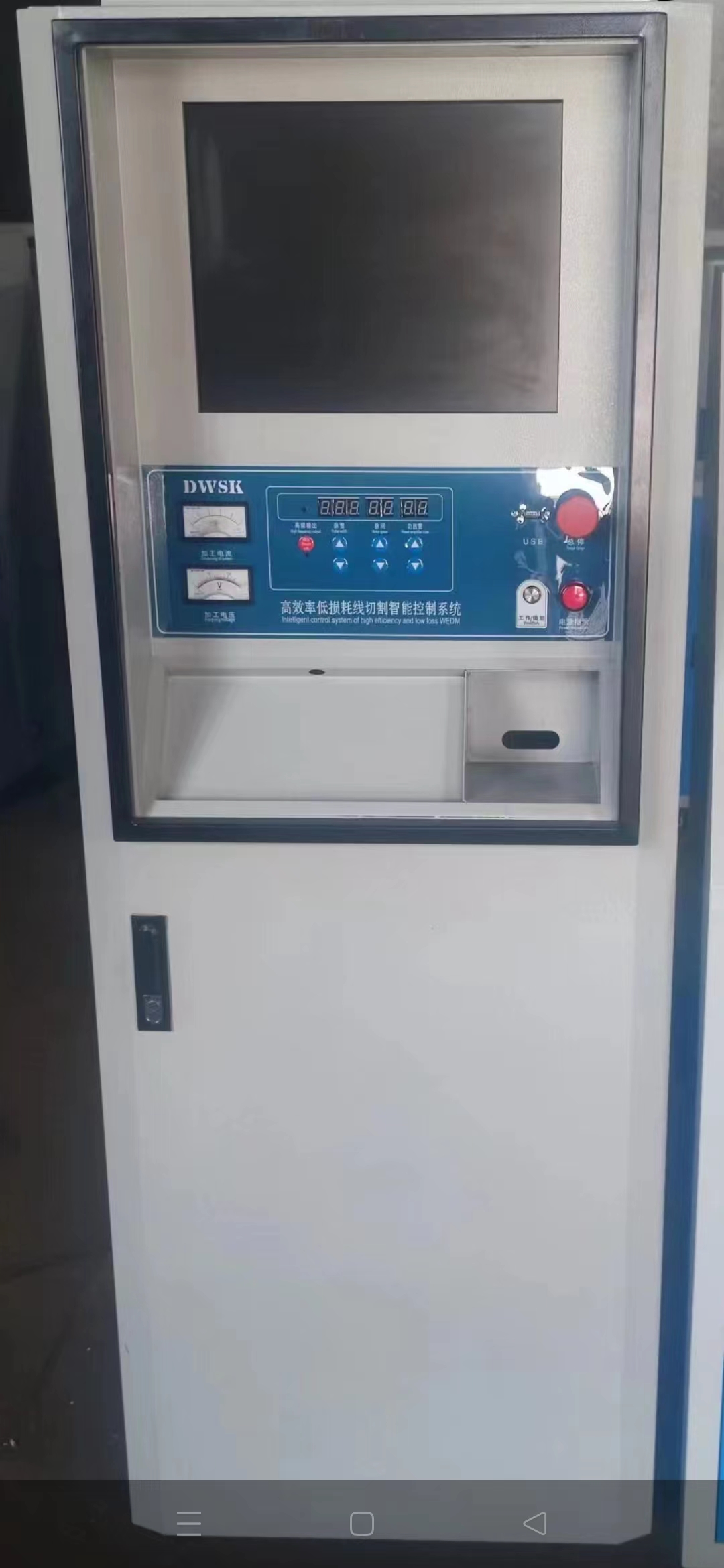

采用引进德国威图公司技术生产XKG型电柜,外形美观大方,内部结构优良合理.散热效果好,电柜出厂前均经过长时间的高温老化,保证元器件适宜于长时间连续工作。
本机是利用电极线和高频电源,在CNC系统控制下,按预定轨迹对工件进行电火花切割加工的线切割机床.该机床钢性较好、运行平稳、功能强、操作方便可靠,适合加工高精度、高韧性、难加工的导电金属模具,复杂的金属零件和样板.该机种极大拓展了线切割机的加工范围,针对塑钢门窗异形材成型模具,铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具.广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。
技术参数
工作台尺寸: 1450×985(mm)
X轴行程:800mm
Y轴行程:1000mm
线架跨度: 500mm
加工锥度: 6°/80mm
最大切割速度(mm 2/min) ≥180
电极丝直径:≤0.20mm
最佳加工面粗糙度:2.5(μm)
电极丝定行速度:11.5(m/s)
加工精度: 按GB7926-2005标准
工作台移动脉冲当量(mm) 0.001
供电电源 50Hz,380V
机床消耗功率(KVA) :<2.0
最大工件重量(kg): 300
主机外形尺寸: 3000×2800×2200(mm)
机床配置:
床体 一体式树脂砂
导轨 GGR15A
丝杠 精密滚珠丝杠
丝筒 镀铬
运丝行程调节 滑动式
运丝行程换向 无触点感应换向
可移动线架 (手动)
